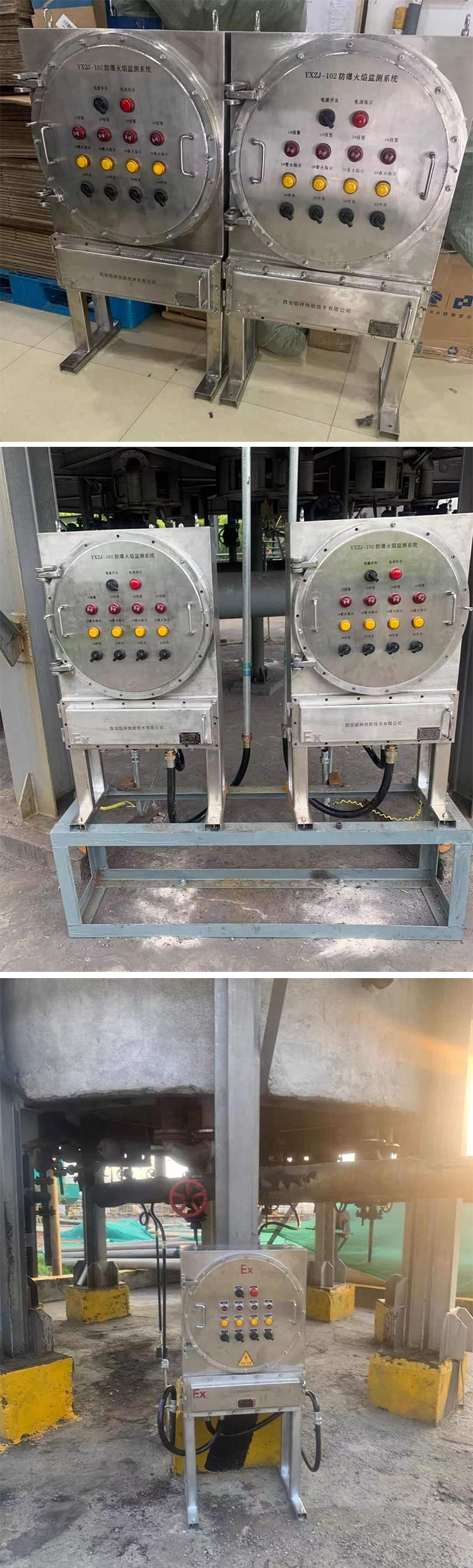

YXZJ-102防爆火焰监测系统

　　YXZJ-102防爆火焰监测系统是根据石化、治金、煤化工、陶瓷等行业的需要，专门设计、开发的一种火焰检测报警系统。该产品配备紫外线式火焰检测器，具有有简单、可靠，使用维护方便等特点，适用于各种燃气、燃油燃烧器的火焰检测及灭火报警。（注：监测火焰装置，熄火保护装置，灭火监测装置，火焰控制箱系统等功能可定制，外观可定制。）
　　一、功能：
　　YXZJ-102防爆火焰监测系统是监测燃烧器点火成功后，火焰是否熄灭，当探头看到炉膛有火，着火指示灯亮，看不到火焰，蜂鸣器报警。(面板设有：电源总开关1个，总电源指示灯1个，运行开关4个，每打开一个，对应一个火检工作，着火指示灯4个，蜂鸣器4个，内部留DCS接线端子）。
　　（注意：在停炉与维修时关掉控制箱的电源与启动开关，以免造成不必要的危险！）
　　二、主要技术参数：
　　■供电电源：220VAC/50Hz
　　■工作电压：24 VDC
　　■功耗：200W
　　■火焰响应时间：见火响应≤1s
　　                         熄火响应1~3s
　　■显示：控制柜下电时电源指示灯（红色）亮
　　            熄火响应时火检指示灯（红色）灭
　　            见火响应时火检指示灯（黄色）亮
　　■环境温度：监测器：－40℃～50℃
　　                  UV探头：≦80℃
　　■外形尺寸：800×600×220（mm）
　　■安装孔尺寸：4－?10mm
　　■探头型号：UV紫外线探头
　　■防爆等级：CT6
　　■防护等级：IP65
　　三、安装与接线：
　　■探头的安装
　　紫外线火焰监测器是一种非接触式火焰监测器。用户安装时请将探头对准火焰。探头使用的温度可高达80℃，用户在燃烧器或其他高温设备上使用时，探头前的检测通道要通风冷却。检测通道直径不小于Φ18，探头的安装螺纹为G3/4。
　　根据有关规定，监测灵敏距离为0.5米，（在检测通道为Φ18的情况下），但监测距离会随着火焰辐射强度和检测通道的加大而加大，但距离不能超过2米。
　　■控制箱的安装
　　控制箱的结构为壁挂式，用四只M10的螺栓就设备现场合适位置安装既可,安装位置要避免受到高温、强烈震动或冲击。
　　四、接线
　　■接线请参照控制箱内接线图。
　　■电源220VAC/50Hz 10A如果用户使用的流电源为不接地电源，如隔离变压器供电，请将电源的一根线接地。
　　■注意火焰信号线不能与强电流动力线穿在一根管道内，而应单独走线。安装且确认接线无误之后，即可通电运行。
　　五、调试：
　　为了提高监测灵敏度，传感器电缆不应与其它电源线或信号线混在一起。
　　在安装完毕确认接线无误之后，即可通电运行,电源指示灯亮，控制箱的面板上，上电后打开启动开关就进入工作状态，有火焰信号时，黄色工作指示灯亮；没有火焰信号时，火检指示灯灭，延时（约3S，可调）后信号输出。
　　六、故障排除：
　　■燃烧器有火，而监测器显示无火，可能有二个原因，一是探头镜片被灰尘覆盖，请擦干净探头石英镜片。
　　■如果在安装或使用中不小心弄破了探头的镜片，不要用普通玻璃片代替，因为普通玻璃片不能透过火焰产生的紫外线。
　　七、维护与保养：
　　■由于各种气体、液体燃料在燃烧时，不断地挥发出污染物质，使电极氧化或结焦，影响火焰信号的接收．因此要定期检查和擦拭探头，以保证电极能可靠传导火焰电流信号。
　　■如果探头已烧损变形，不可勉强使用，而应及时更换新的探，在设备运行中若发现火焰信号不稳定或产生误动作，应仔细检查探头的接线是否正确牢靠，电极与燃烧器是否有短路现象，如有上述故障应及时排除。
