FZYQ-102防爆CT4紫外线火焰监测器

　　FZYQ-102紫外线火焰检测器是一种非接触式可移动的火焰监测装置。该火焰检测器使用方便灵活、灵敏度高、性能稳定、安全可靠。用于烤包器的火焰监测，也可用于燃气、燃油工业燃烧器的火焰监测。该火焰检测器只对产生的紫外线敏感，对灯光和炉膛高温辐射无反应，抗干扰性强。
　　一、功能：
　　当监测到炉膛火焰后，控制燃料阀供然料，正常燃烧。当炉膛断火后，声光报警，并能给DCS系统提供工作状态。(功能及外观均可定制)
　　二、主要技术参数：
　　1.输入电压：220V±10%50/60Hz
　　2.火焰监测：Uv传感器
　　3.检测响应时间：≤0.2秒
　　4.光谱响应范围：190-280nm
　　5.传感器与控制箱连接：≤20米
　　6.检测对象：烤包器、燃气、燃油
　　7、防爆等级：CT4
　　三、外形尺寸：
　　1.防爆控制箱
　　外形尺寸长：300mm×宽200mm×155mm
　　安装尺寸：315mmX150mm,安装孔4-Φ8mm
　　2.控制箱后端固定卡可移动调整
　　3.监测电缆线：根据客户要求

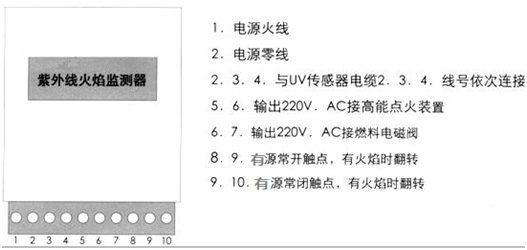

　　四、接线端子如下图所示（内部）

　　五、安装
　　1、接线连接时，打开控制箱上盖板，将电源线、控制线按上图连接在对应的端子上。
　　2、将紫外传感器探头电缆线依次接到2、3、4端子上，并固定紧。传感器探头放在合适的位置，并注意不能离火焰太近，以免烧坏探头。探头的使用温度应小于80℃。
　　3、如需把监测器状态送DCS系统，通过8、9、10端子送至DCS系统即可。
　　4、连接无误后，接通电源，打开点火开关，电源指示灯亮，用打火机或其他火光在传感前点燃，着火指示灯亮，监测不到火焰时，待3秒后报警。说明监测系统工作正常，可进入监测。
　　六、注意事项
　　1、紫外线火焰检测器是一种非接触式火焰监测系统，用户安装时请将传感器探头对准火焰，并固定紧，做好散热，如装在燃烧器上时，要通风冷却。
　　2、紫外线传感器探头前端装有石英防护玻璃，使用一段时间，发现灵敏度下降或监测不到火焰，可能是石英玻璃片有灰尘覆盖，请擦干净传感器石英镜片。
　　3、如安装或使用中不小心弄破传感器的石英镜片，不能用普通玻璃片代替，因为普通玻璃片不能透过火焰产生的紫外线。可与我公司联系，给予配置。
　　4、安装紫外线传感器或移动时，请轻拿轻放，以免损坏。
