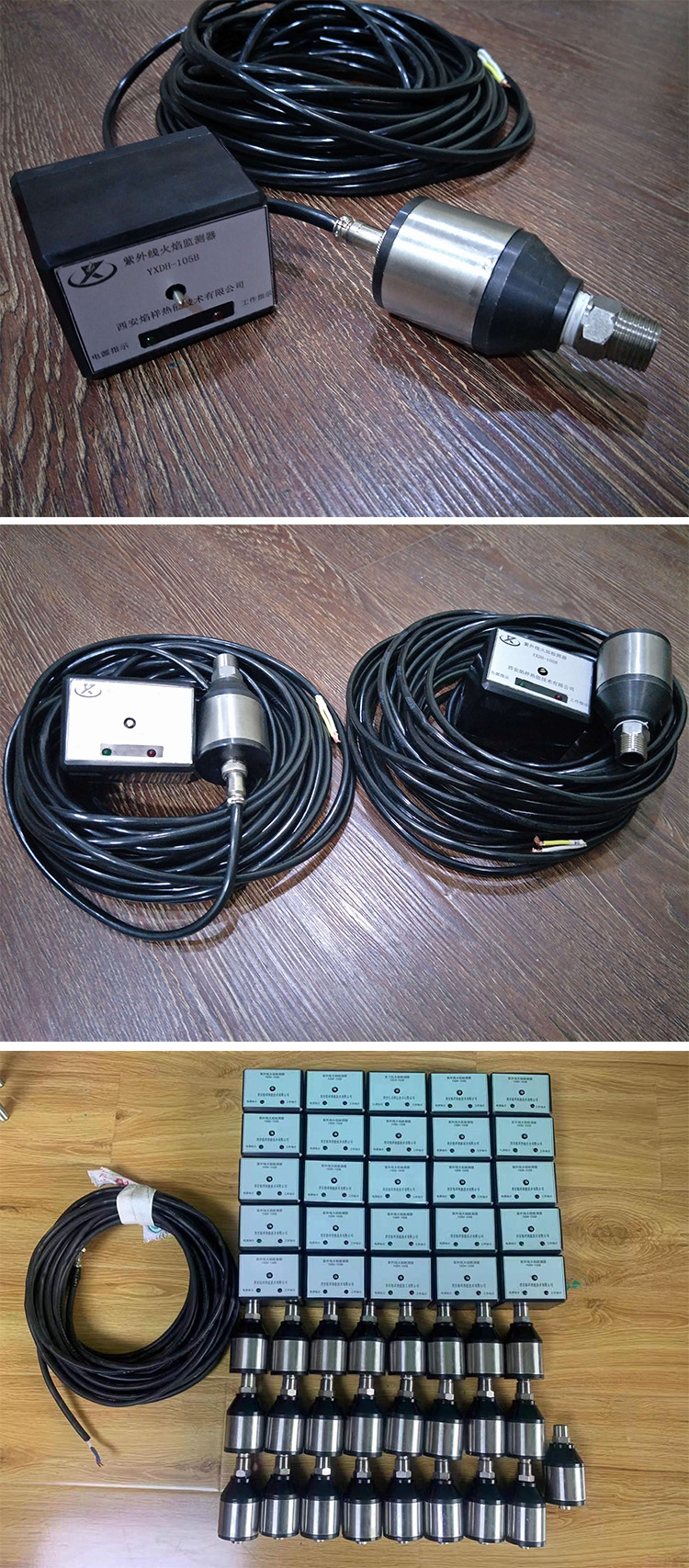

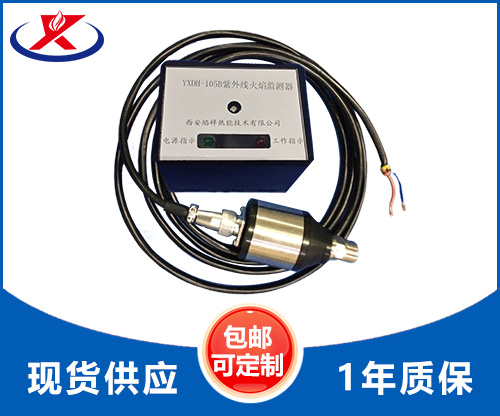

YXDH-105B紫外线火焰监测器

来源：西安焰祥热能技术有限公司时间：2024-05-20

产品详情

　　YXDH-105B紫外线火焰监测器主要用于燃气工业燃烧器的火焰检测。检测性能可靠，可以排除积炭、布线分布电容的影响，只对火焰敏感，对高温辐射和对流无反应，具有强抗干扰性能。
　　一、主要技术指标
　　1.电源电压220V±10%50/60HZ
　　2.火焰检测UV探头
　　3.检测响应时间≤0.1秒
　　4.探头使用温度；不大于80℃
　　5.探头检测与检测器连接距离≤100米
　　6.探头检测距离为10-15米
　　二、壳体及探头参数
　　1.壳体尺寸：长宽高85*65*65mm
　　2.探头安装直径为:6分管螺纹
　　3.探头检测与火焰为非接触式检测，探头前端温度不大于80度，并配置冷却风。
　　三、接线端子如下图所示

　　1.接220V电源的火线L
　　2.接220V电源的零线N
　　3.探头红线
　　4.探头蓝线
　　5.接1组开关接点的常闭
　　6.接1组开关接点的公共端
　　7.接1组开关接点的常开
　　8.接2组开关接点的常开
　　9.接2组开关接点的公共端
　　10.接2组开关接点的常闭
　　四、安装
　　1.探头安装
　　该检测器检测火焰采用非接触式检测方式，安装检测探头时，使探头中心对准火焰中心，探头配置冷却风。
