YXK-III 远程遥控点火装置

　　YXK-III远程遥控点火装置使用说明
　　一、产品简介：
　　YXK-III远程遥控点火装置主要用于钻井作业、天然气集气站，燃气、燃油燃烧器的自动电点火装置，发火元件为半导体点火头，具有输出能量大、点火可靠、点火头不怕污染等特点。

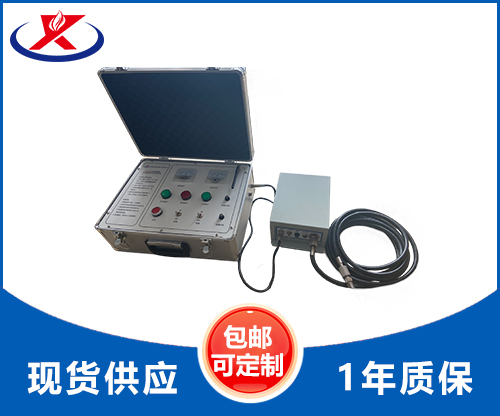

　　本遥控自动点火系统采用便携式仪表机箱，集高能点火器、逆变器、蓄电池、智能充电器、遥控点火、手动点火于一体。整套遥控自动点火系统，由点火枪即点火杆、点火电缆、防爆高能点火装置、工频电缆、就地遥控点火控制箱、遥控器组成。
　　YXK-III远程遥控点火装置内置24VDC蓄电池，通过外接220VAC电源可对蓄电池充电。点火器还设置了遥控点火装置，可在500到1000米范围内实现遥控点火。（另外可在管路上设置压力开关和火焰探测器，实现无人值守全自动点火）。因此本产品特别适合于石油、天然气钻采放空火炬的点火。如果是柴油现场点火的话。通过遥控点火器，使点火器打火。雾化柴油经过压力喷出来，点火杆直接点火引燃柴油即可
　　YXK-III远程遥控点火装置还专门设立了电池电压实时监控电路、当电池电压过低时，监控模块就发出报警信号，提醒用户及时充电。
　　二、遥控自动点火系统主要技术参数：
　　1、工作电源：220VAC 50Hz
　　2、环境温度：-40～80℃
　　3、功率消耗：待机时2W，点火时200W
　　4、充电时间：≥10-12h
　　5、蓄电池：24VDC 2.3Ah
　　6、持续点火时间(电池充满)：每次点火6到8秒。休息3秒。如此循环。
　　7、点火输出高压：≤2500V
　　8、点火能量：≥20J，火花放电频率≥12次/s，点火装置为防爆型，防爆等级为EXdIIBT4，安全防护等级为IP56。
　　9、自动点火：通过遥控开关或继电器接点闭合，即可实现远控自动点火；接点开关容量≥250VAC/3A
　　10、手动点火：由控制器上所设手动按键操作，点火持续时间由手动控制。
　　11、外形尺寸：
　　控制箱：400mm×300mm×180mm；便携仪表机箱
　　高压电缆：25m（可根据用户要求订做）
　　点火杆：1.5m等规格尺寸用户订货时提出，如有特殊要求可专门订做。
　　三、箱体说明：
　　面板共有三个指示灯：
　　1、点火指示灯：点火时指示灯亮
　　2、充电指示灯：智能充电器进行充电时亮
　　3、工作指示灯：打开电源开关时亮
　　另外箱体右侧还有高压输出接头，交流220V电源输入插口
　　四、使用方法：
　　1、先固定好点火杆，再把点火杆，高压连接线、防爆高能点火器、线盘和遥控箱连接。然后打开ZY-150型就地遥控自动点火控制箱上的电源开关至“ON”位置，再按下“点火”按钮或遥控按钮即可实现点火。
　　2、连接好液化气管道和液化气瓶。
　　3、试通液化气，手按遥控器进行点火、点火枪点火。遇到液化气。就自动燃烧。
　　4、看到点火成功后。手放开遥控器。点火枪停止点火。
　　5、需要给遥控箱充电时，打开ZY-150型就地遥控自动点火控制箱上的“充电”开关至“ON”位置，内部充电器对电池进行充电，充满自停。
　　6、用完后把遥控器放在机箱面板上，并盖上机箱盖，以免丢失遥控器。
　　五、注意事项：
　　1、轻拿轻放本设备，以免损坏。
　　2、长期不用在使用前请先给电池充电，充电时间不小于8小时。
　　3、电池电量不足时请及时给电池充电。
　　4、高压输出座不能连接本设备以外别的用电设备。
　　5、内有高压，非专业人士请勿操作。
