FGYD-20防爆BT4高能点火器

　　FGYD-20防爆高能点火器装置
　　FGYD－20高能点火装置，主要用于燃气、燃油工业燃烧器自动点火，具有点火可靠、寿命长等优点，发火端耐高温、抗结焦，具有自净能力。
　　一、技术参数：
　　1.电源电压：220Ｖ±10%50/60HZ
　　2.适应燃料：轻油、重油、燃气
　　3.点火杆耐温：1300℃
　　4.点火频率：20次/S
　　5.火花能量：20J
　　6.防爆等级：BT4

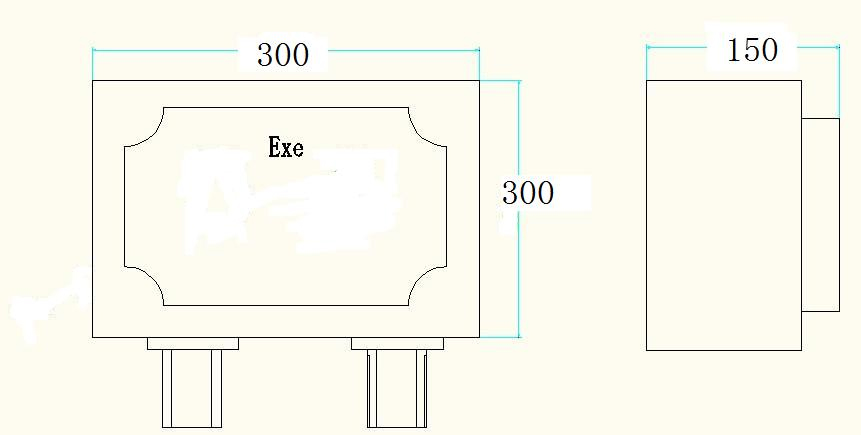

　　二、点火装置外形尺寸

　　三、点火杆及点火电缆
　　1.点火杆前端材料2520高温合金；semicond高温材料
　　2.点火杆外径Φ16，安装螺纹M18×1.0
　　点火电缆为专用高压电缆，长度根据用户要求供应，但长度不应大于50米。
　　四、安装及接线
　　1.点火杆发火端安装在喷油（气）嘴前30～50mm处。本点火杆为一新型结构点火杆，不需调整放电距离。
　　2.该系列点火装置由箱体，专用高压电缆和点火杆三部分组成。安装时将点火装置箱体和点火杆用专用高压电缆连接即可，电源220V.AC
　　3、点火装置良好接地。
　　六、使用说明
　　1、按要求连接好电源，点火电缆和点火杆。
　　2、接通电源，则已开始点火；点火成功后，关断电源。
　　3.点火时，应先开点火装置，然后喷油（气）点火，一般点火时间不能超过30秒。
　　4.点火时，应关小助燃风，等着火后再逐渐加大助燃风。
　　5.燃油应雾化良好，雾化质量太差时影响点火成功率。
　　6.点火装置工作30S，应休息1分钟再用，避免连续长期使用。

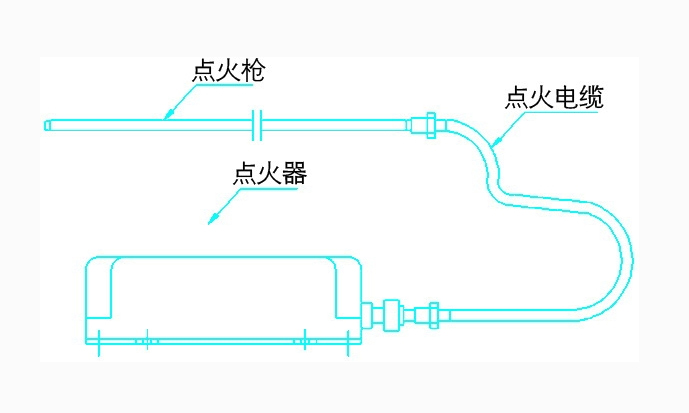

　　高能点火器连接示意图：
